通用门式起重机主梁机构和形式有哪些?

发布日期:2015-11-09 00:00 来源:http://www.dlsqzy.com 点击:

通用门式起重机主梁机构和形式有哪些?


   大连起重机公司认为:门式起重机是桥式起重机的一种变形,又叫龙门吊。主要用于室外的货场、料场货、散货的装卸作业。它的金属结构像门形框架,承载主梁下安装两条支脚,可以直接在地面的轨道上行走,主梁两端可以具有外伸悬臂梁。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点,在港口货场得到广泛使用。通用门式起重机主梁机构和形式有哪些?


主梁结构

1.蜂窝梁

一般指“等腰三角形蜂窝梁”,主梁端面为三角形,两侧斜腹上有蜂窝孔,上下部有弦杆。蜂窝梁吸收了桁架梁和箱梁的特点,较桁架梁具有较大的刚度,较小的挠度,可靠性也较高。但是由于采用钢板焊接,自重和造价也比桁架梁稍高。适用于使用频繁或起重量大的场地或梁场。由于这种梁型为专利产品,因此生产厂家较少。

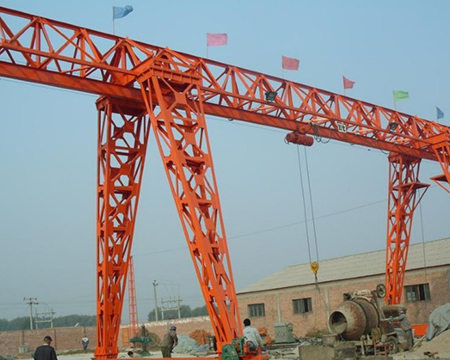

2.桁架梁

使用角钢或工字钢焊接而成的结构形式,优点是造价低,自重轻,抗风性好。但是由于焊接点多和桁架自身的缺陷,桁架梁也具有挠度大,刚度小,可靠性相对较低,需要频繁检测焊点等缺点。适用于对安全要求较低,起重量较小的场地。

3.箱梁

使用钢板焊接成箱式结构,具有安全性高,刚度大等特点。一般用于大吨位及超大吨位的门式起重机。如右图MGhz1200,起重量1200吨,为国内最大的门式起重机,主梁采用了箱梁结构。箱梁同时也具有造价高,自重大,抗风性较差等缺点。



通用门式起重机主梁形式


1.单主梁

单主梁门式起重机结构简单,制造安装方便,自身质量小,主梁多为偏轨箱形架结构。与双主梁门式起重机相比,整体刚度要弱一些。因此,当起重量Q≤50t、跨度S≤35m时,可采用这种形式。单主梁门式起重机门腿有L型和C型两种形式。L型的制造安装方便,受力情况好,自身质量较小,但是,吊运货物通过支腿处的空间相对小一些。C型的支脚做成倾斜或弯曲形,目的在于有较大的横向空间,以使货物顺利通过支脚。



2. 双主梁

双主梁门式起重机承载能力强,跨度大、整体稳定性好,品种多,但自身质量与相同起重量的单主梁门式起重机相比要大些,造价也较高。根据主梁结构不同,又可分为箱形梁和桁架两种形式。一般多采用箱形结构。


    龙门吊也就是门式起重机工作级别A:它反映了起重机在载荷状态和利用繁忙程度两个方面的工作特性。

  工作级别的划分是由起重机的利用等级U和载荷状态Q决定的。它们分为A1~A8八个级别。起重机工作级别,

  也就是金属结构的工作级别,按起升机构确定,分为A1-A8级,若与我国规定的起重机工作类型对照,

  大体上相当于:A1-A4-轻;A5-A6-中;A7-重,A8-特重。
